Es wird zwischen Technischer Dokumentation und Fertigungszeichnung unterschieden.
Die Unterschiede der beiden Dokumentation bzw. Zeichnungstypen erfahrt ihr hier. Für die moderne Fertigung mittels 5-7 Achsen CNC Fertigung, sind heutzutage kaum mehr Zeichnungen notwendig. 99% der Bauteile werden über das 3D-CAD Modell mittels CAM Schnittstelle bzw. Software in G-Code (Maschinencode) übersetzt und direkt auf das Bearbeitungszentrum (CNC Maschine) gespielt. Dennoch ist es in einigen Fällen empfehlenswert, neben den 3D CAD-Dateien auch noch technische Zeichnungen anzufertigen.
Technische Zeichnungen sind Dokumente, die detaillierte zweidimensionale Zeichnungen des zu fertigenden Teils und für die Fertigung wichtige Informationen enthalten. Diese Dokumente stellen eine eindeutige und umfassende Kommunikation zwischen dem Konstrukteur und dem Zerspanungsmechaniker bezüglich der technischen Anforderungen sicher.
In diesem Artikel soll erklärt werden wir fertigungsspezifisch (nicht vollständig) eine technische Zeichnung erstellt werden kann, und was berücksichtigt werden soll/muss.
Die folgenden Zeilen sind ein Auszug aus dem Xometry Beitrag zum Thema „technische Zeichnung“.
Was gehört in eine technische Zeichnung?
Technische Zeichnungen bestehen normalerweise aus den folgenden Elementen: Koordinaten, ein Schriftfeld, Orthogonale Ansichten des Teils, Schnittansichten, Detailansichten und Hinweise für den Zerspanungsmechaniker.
Schriftfeld
Das Schriftfeld befindet sich in der unteren rechten Ecke des Dokuments. Es enthält alle grundlegenden Informationen, einschließlich der Benennung des Produkts, den Namen der beteiligten Mitarbeiter (Entwurf, Prüfung und Genehmigung) und den Namen des Unternehmens. Außerdem enthält es unter Anderem technische Angaben zum eingesetzten Maßsystem, dem Projektionswinkel, Anforderungen an das Oberflächenfinish, den Maßstab und den Werkstoff. Für das Schriftfeld (Größe und Inhalt) können sowohl standardisierte als auch angepasste Vorlagen verwendet werden.
Koordinaten
Große und komplexe technischen Zeichnungen werden am Rand häufig mit Koordinaten versehen. Diese erleichtern die Orientierung bei der Besprechung der Zeichnung.
Orthogonale Ansichten

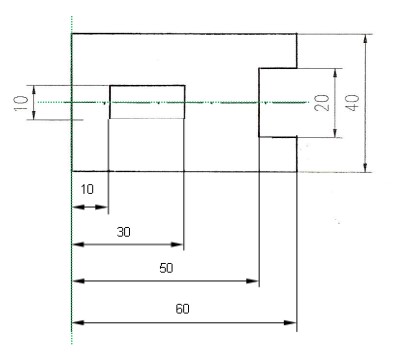

Die Orthogonalprojektion vermittelt die wichtigsten Informationen über die Geometrie des Teils. Die orthogonalen Ansichten enthalten einen Großteil der Maße und Toleranzen. Sie entsprechen einer zweidimensionalen Abbildung des dreidimensionalen Objekts aus unterschiedlichen Richtungen, typischerweise als Vorder- bzw. Rückansicht, Seitenansicht und Drauf- bzw. Untersicht.
Verdeckte Linien entscheidender Merkmale können in den orthogonalen Ansichten eingezeichnet werden. In den meisten Fällen reichen zwei oder drei orthogonale Ansichten aus, um die gesamte Geometrie korrekt wiederzugeben.
Isometrische Darstellung
Die isometrische Ansicht ist eine dreidimensionale, graphische Darstellung des Teils. Obwohl sie nicht immer zwingend notwendig ist, sollte die isometrische Darstellung als gängige Praxis in technische Zeichnungen enthalten sein. Sie erleichtert dem Mechaniker das Verständnis der Geometrie des Teils. Die isometrische Darstellung liefert neben weiteren Details auch zusätzliche Informationen wie die Montagerichtung.
Schnitte
Schnittansichten liefern eine zweidimensionale Abbildung, bei der ausgewählte Bereiche des Teils als abgeschnitten dargestellt werden. Diese Ansichten zeigen die inneren Merkmale des Teils, die weder in der isometrischen noch in der orthogonalen Darstellung sichtbar sind. Sie werden normalerweise in einer Linie mit den orthogonalen Ansichten positioniert.
Eine beschriftete Schnittlinie zeigt in der orthogonalen Ansicht die gedachte Schnittkante und Schnittrichtung an, die zur Erstellung der Schnittansicht verwendet wurde. Die so entstandenen Schnittflächen werden durch eine Schraffur gekennzeichnet. Bei komplexen Teilen können mehrere Schnittansichten verwendet werden.
Detailansicht
Falls in der orthogonalen Ansicht komplexe Merkmale und nur schwer erkennbare Bereiche enthalten sind, können detaillierte Ansichten eingesetzt werden, um diese Bereiche genauer darzustellen. Detailansichten können hinsichtlich Größe und Ausrichtung von den orthogonalen Ansichten abweichen und können beliebig platziert werden. Detaildarstellungen werden mit einem einzigen Buchstaben gekennzeichnet, der den entsprechenden Bereich in der orthogonalen Ansicht markiert.
Hinweise an den Hersteller
Die Hinweise für den Hersteller befinden sich in der Regel an der unteren linken Seite der technischen Zeichnung, können aber auch über dem Schriftfeld platziert werden. Hier werden alle zusätzlichen Informationen, die nicht in der Zeichnung enthalten sind, und Anweisungen an den Zerspanungsmechaniker vermerkt. So können zum Beispiel Anweisungen wie Entgraten, Abkanten, Oberflächenbearbeitung, Montage weiterer Komponenten weitergegeben werden.
Stephan Contratti
